潜水搅拌机:具体的组成结构、以及它故障的检

发布时间:2020-09-09 来源:www.njyuanlan.com 作者:格栅除污机生产厂家 浏览:

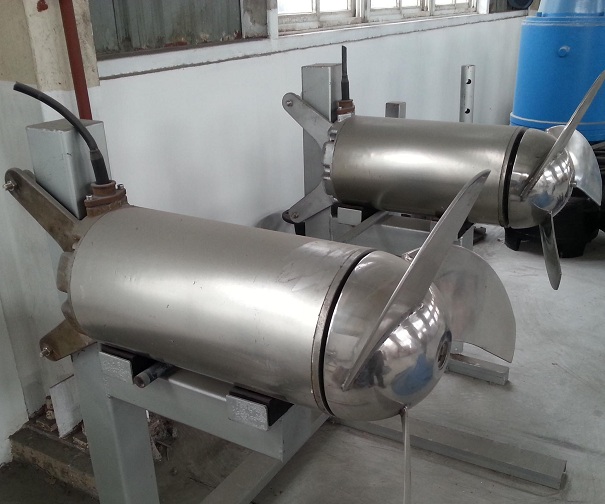

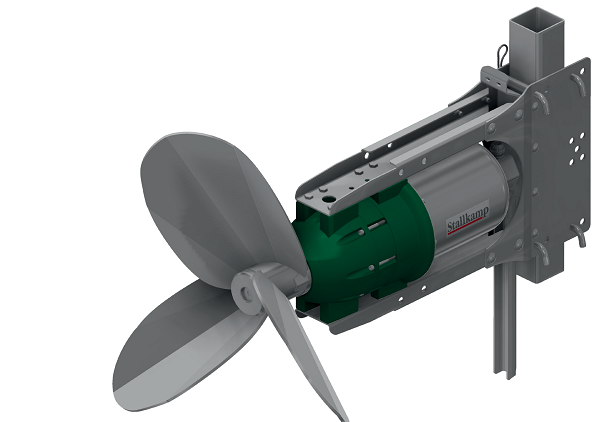

  潜水搅拌机是什么呢?听名字我们就知道它是在水下用来执行搅拌操作的机器,既然它的工作环境这么特殊,就需要它的组成结构非常稳定,而它的组成结构主要是壳体、电机、减速传动装置、搅拌螺旋桨、以及密封装置等等。在这篇文章中,小编给大家介绍了潜水搅拌机的组成结构,以及它故障的检修方法,如果大家感兴趣的话就一起来看看吧。


潜水搅拌机的组成结构:



  因为潜水搅拌机的工作环境比较特别,这就需要它拥有一个非常稳定的组成结构,一起来看看小编给大家带来的介绍吧:

  1、壳体

  考虑到污水处理厂的污水具有酸碱、有机物、热污染、腐蚀性溶液等工作环境因素,潜水搅拌器壳体的主要材质应为不锈钢;而所有的螺母、螺钉和垫圈则应为不锈钢或更好的材质。

  2、电机

  电机应根据水深工作的需要,一般选用高级绝缘的标准定子和标准转子组件组装到设计紧凑的潜水搅拌机壳体内。电机功率等级和安装尺寸均应符合IEC国际标准,特别是对接先端口设计应完全密封,能把电机和外界分隔。

  3、减速传动装置

  减速传动装置主要由一对斜齿轮、轴承和邮箱组成。驱动齿轮安装在电机输出轴上,被动齿轮安装在搅拌器轴上,材料一般采用优质钢。

  4、搅拌螺旋桨

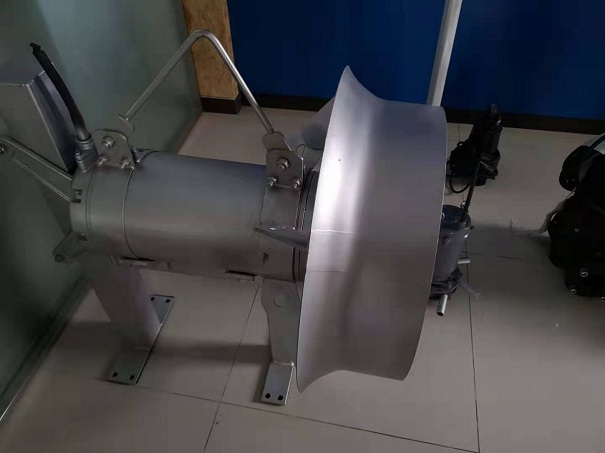

  搅拌螺旋桨的设计根据潜射流理论,采用水力平衡的无堵塞的拽后设计,它能有效传递对应电动机输出的搅拌效率,在叶片设计时需考虑到防止异物缠绕桨叶的因素。为了获得远流程的流场要求,设有导管式罩。制造完毕后需进行静平衡校验。

  5、密封装置

  搅拌器由于长时间在水下工作,故其密封性是非常重要的。静压密封均采用“O”型橡胶圈,在搅拌器端轴的动密封采用内装单端面大弹簧非平衡的机械密封动、静环,材料为碳化钨或碳化硅。


潜水搅拌机故障的检修方法:



  当潜水搅拌机出现故障了,大家需要了解怎么样去进行检修,下面小编就给大家详细介绍一下,一起来看看吧:

  1、齿轮箱的分析与检查

  对齿轮箱我们进行了的彻彻底底的清洗和维护,仔细检查所有齿轮、齿轮的轴、机械轴承。发现轮齿表面光滑,无点蚀、交合现象,齿轮啮合侧隙正常,齿廓无明显磨损;各轴承径向、轴向间隙正常,内外圈及滚子表面均无点蚀斑点,整体质量良好。那么,可以排除齿轮箱的故障。

  2、电机故障的检查、分析及处理

  电机故障表现:在分解电机前,进行空运转,以找出问题。如电机发出异常声响,振动很大;电机轴的轴套处发出咝咝的声音,电机空运转不到2分钟轴伸温度就达几十度,烫手。轴承内圈因点蚀产生梨皮状点蚀区域,表面粗糙,暗淡,无光泽,可明显看到点蚀孔。

  3、机械密封总成的检查

  容易出故障的是机械密封部分,常因磨损使机械密封失效,密封腔进水。我们要首先分解机械密封总成,对包括两套机械密封,骨架油封,输出轴,轴承,壳体及端盖等零件进行了清洗检查,并查验了轴承座和输出轴的有关尺寸,如均未发现问题,说明机械密封部分完好,排除发生故障的可能性。



  以上就是小编为大家介绍的关于潜水搅拌机的组成结构,以及它故障的检修方法,如果大家还有疑惑的话,欢迎大家及时联系我们!
