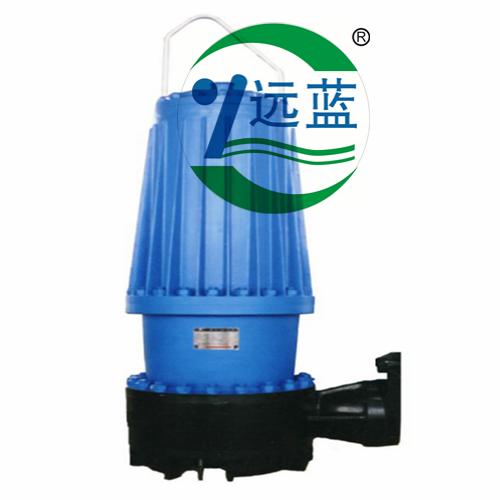

WQS系列高扬程潜水排污泵
产品简介

   WQS系列深水型高扬程潜水排污泵是在长江三峡用潜水排污泵的研制基础上拓展形成的新产品。在水力部件设计和结构上突破了常规潜水排污泵的传统设计方法。该产品的研制成功,填补了高扬程深潜排污泵的空白,处于国际先进水平,也使我国泵行业的水力设计提高到了一个新的水平。


型号说明


产品特点

WQS系列深水型高扬程潜水排污泵是我公司研制的新产品。在水力部件设计和结构上突破了常规潜水排污泵的传统设计方法。在国内独树一帜。
用途
   深水型高扬程潜水排污泵具有高扬程、深潜没、耐磨蚀、高可靠性、无堵塞、自动安装、自动控制、并且可全扬程工作等优点,在高扬程,潜没深度大,水位变幅大,排送含有一定磨蚀作用的固体颗粒的介质方面,具有独特功能。
使用条件:
1、最高介质温度+40℃;
2、PH值5-9;
3、可通过最大固体颗粒直径Φ25-Φ50mm;
4、最大潜没深度100m。
该系列泵流量范围为50-500立方米/小时,扬程范围40-110米,功率115千瓦以内。额定电压为380V,频率50Hz。
特别推荐使用场合:
★对于取水水位变动较大,也就是扬程变幅较大的场合,该型泵具备全扬程安全使用特性,在大、小流量区域均不过载。
★用于深度淹没场合,该型泵能够承受100m水压安全使用。
★用于小流量、高扬程排污场合,特别适合于对污水的远距离输送。
★适合于泥沙含量较高的场合,该泵兼具渣浆泵的特性。
★具备高可靠特性,特别适用于重大、重点工程。
结构特点
   深水型高扬程潜水排污泵的设计处处体现着高可靠性的要求。
电动机:特殊的绝缘设计确保电机在少量进水的环境下依然能正常使用。电机的优化设计保证了水泵能够在水力部件被泥沙部分淹没的环境下开机启动。
水力部件:设计运用了先进的CFD和流场诊断技术,具有高扬程、全扬程、高效、无堵塞、耐磨损等优点,处于国际先进水平。该项目成果已申请发明专利。
密封设计:为了满足深度潜水的要求,在水泵密封上采用了多项改进措施,独有的密封技术,使得水泵能够潜入100m水下运行。
保护措施:除常规电机保护外,还在接线盒腔、电机腔和油室内分别设置了泄露检测器,电机定子绕组内设置了一用一备两组定子超温保护装置,电机内设置了独有专利的电机除湿装置可确保电机绝缘稳定不下降。
安装方法和安装系统

   深水型高扬程潜水排污泵机泵同轴,结构紧凑。采用固定湿式安装方式。安装系统使用自动耦合装置。该系统制造安装精度高,可在100米高度内方便安装和提升电泵,无需安装或维修人员进入水坑,快捷方便,安全!该系统使用特制的底座,固定在水池的底部,与出水管连接好,在池顶安装好配套的支承块,用导轨使两者相连,水泵与一特定支架连接好,沿导轨下滑到达底座出口位置,通过泵自重,自动耦合密封。

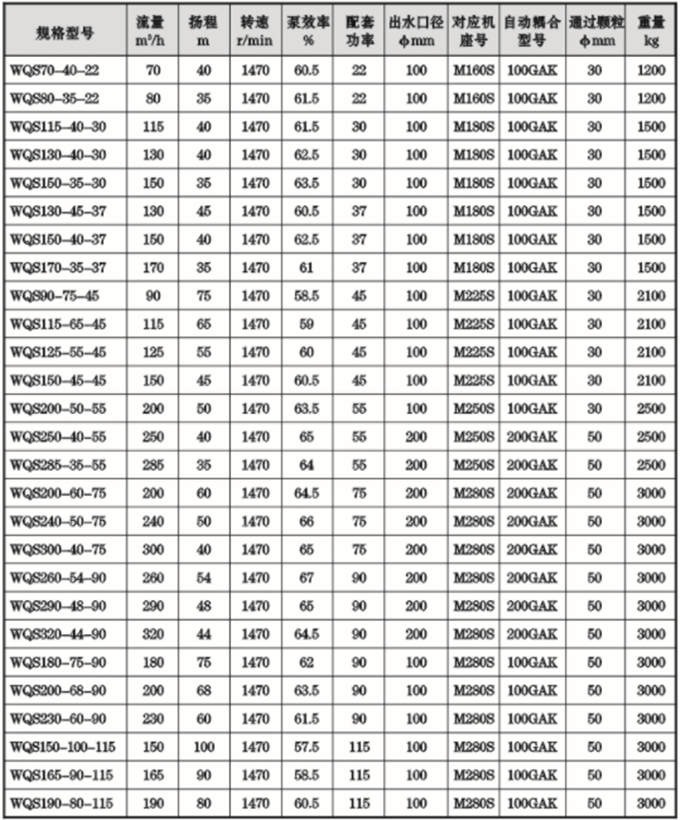

性能参数表

序号 规格型号 级数 叶片安装角度 叶轮直径mm 水力效率(η)% 流量(Q)m3/h 扬程(H)m 泵效率(η)% 配套功率(P)kw 转速(n)r/min 相数 电压(V) 电流(A) 口径(DN)φmm 机座号 通过颗粒直径mm 配用电控柜 自耦装置型号 重量(W)kg 汽蚀余量(NPSH)r
  m
吸程Hs(m)
1 WQS70-40-22         70 40 60.5 22 1470       100 M160S 30   100GAK 1200
2 WQS80-35-22         80 35 61.5 22 1470       100 M160S 30   100GAK 1200
3 WQS115-40-30         115 40 61.5 30 1470       100 M180S 30   100GAK 1500
4 WQS130-40-30         130 40 62.5 30 1470       100 M180S 30   100GAK 1500
5 WQS150-35-30         150 35 63.5 30 1470       100 M180S 30   100GAK 1500
6 WQS130-45-37         130 45 60.5 37 1470       100 M180S 30   100GAK 1500
7 WQS150-40-37         150 40 62.5 37 1470       100 M180S 30   100GAK 1500
8 WQS170-35-37         170 35 61 37 1470       100 M180S 30   100GAK 1500
9 WQS90-75-45         90 75 58.5 45 1470       100 M225S 30   100GAK 2100
10 WQS115-65-45         115 65 59 45 1470       100 M225S 30   100GAK 2100
11 WQS125-55-45         125 55 60 45 1470       100 M225S 30   100GAK 2100
12 WQS150-45-45         150 45 60.5 45 1470       100 M225S 30   100GAK 2100
13 WQS200-50-55         200 50 63.5 55 1470       100 M250S 30   100GAK 2500
14 WQS250-40-55         250 40 65 55 1470       200 M250S 50   200GAK 2500
15 WQS365-35-55         365 35 64 55 1470       200 M250S 50   200GAK 2500
16 WQS200-60-75         200 60 64.5 75 1470       200 M280S 50   200GAK 3000
17 WQS240-50-75         240 50 66 75 1470       200 M280S 50   200GAK 3000
18 WQS300-40-75         300 40 65 75 1470       200 M280S 50   200GAK 3000
19 WQS260-54-90         260 54 67 90 1470       200 M280S 50   200GAK 3000
20 WQS290-48-90         290 48 65 90 1470       200 M280S 50   200GAK 3000
21 WQS320-44-90         320 44 64.5 90 1470       200 M280S 50   200GAK 3000
22 WQS180-75-90         180 75 62 90 1470       100 M280S 50   100GAK 3000
23 WQS200-68-90         200 68 63.5 90 1470       100 M280S 50   100GAK 3000
24 WQS230-60-90         230 60 61.5 90 1470       100 M280S 50   100GAK 3000
25 WQS150-100-115         150 100 57.5 115 1470       100 M280S 50   100GAK 3000
26 WQS165-90-115         165 90 58.5 115 1470       100 M280S 50   100GAK 3000
27 WQS190-80-115         190 80 60.5 115 1470       100 M280S 50   100GAK 3000
