涡旋流体净化器产品

  • 涡 旋 流 体 净 化 器 一、 涡旋流体净化器(涡旋固液分离器)系列 涡旋流体净化器(涡旋固液分离器)同时拥有离心机和旋流器的优点,分离净化效果可达中低转速离心机的效果,排
  • 咨询热线:13770884252
  • 产品详情

一、涡旋流体净化器(涡旋固液分离器)系列

   涡旋流体污染器(涡旋固液分别器)同时领有离心机和旋流器的长处,分别污染后果可达中低转速离心机的后果,排渣含水量低、流体丧失少,持续运转、污染,布局简略,保护量少;别的,该技巧另有:污染后果稳固靠得住,周期排污,装备本钱高等长处。今朝,此项技巧曾经超出国内外同类技巧。
 该技巧可普遍利用于冶金、机器、煤油、化工、酿造等行业。该装备完整可以代替产业污水处理体系中传统的一、二沉池,大大低落占地面积,削减耗水量。该装备能分别出流体中大于15微米的固体颗粒(90%),完整满意产业喷淋、冷却、洗濯体系的工艺请求,可以或许代替低廉、繁杂的全主动过滤机。在深度污染范畴,用在离心机或压滤机、膜过滤机前端停止预处理,可以或许勤俭大批的装备投资、运转本钱、保护用度。其市场价格低于主动过滤机、离心机,为同类入口产物的1/3,并且后果还要好于它们,其市场远景非常辽阔。
  该技巧为产业污水处理体系供给了一种先辈的高效、稳固、靠得住并且是低本钱、低投入、低保护的利用计划,该技巧的推行将带来经济效益和社会效益的共赢。

  涡旋流体净化器(涡旋固液分别器)根据离心分别道理,用于分别液体中可积淀固体物。奇特的外部加速运动发生高速扭转的涡流,进而高效率地分别出液体中的固体杂质。
  ⊕ 可分别出 3μm至 9mm比重大于液体的固体颗料。在低精度分别体系中,对 74μm 品级的固体物 ,能达到 95%以上的分别后果;在高精度分别体系中,对 40μm品级 的固体物,可达到 98%的分别后果。
  ⊕ 800系列单机处置才能为 120m3 /hr,能处置悬浮物含量高达 30,000mg/l 的污水 ,可满足各类顽劣情况下的水处置请求。
  ⊕ 大流量组合系列更能够将单台处置才能进步到1200 m3 /hr,而且包管较高的处置后果和较低的压力丧失,同一的收支和排污口便利完成产业自动控制。
二、涡旋流体净化器系列┅┅┅┅产品优点
    涡旋流体污染器(涡旋固液分别器)过滤不需滤网、滤盘,是以免去了网式过滤器、盘式过滤器的堵网、堵盘征象, 也不像袋式过滤器常常换滤袋。过滤分别是持续无止地步进行的。
·  排污不需反冲洗水,勤俭了排污水,没有流量丧失。
·  在分别污染过程当中,装备没有任何活动发生,是以没有机械装备的活动磨损。
·  没有可动元件和必要保护的备件,不需培修,100%免保护运转。一次投资,毕生受害,与日俱增。
·  运转费用为“0”,不需内部能源,不需调换部件,100%免保护运转,勤俭能源。
·  利用规模广:单机流量1m3/h-1200m3/hr。
·  容许进入分别器最大颗粒:9mm。
·  容许进入分别器含污量可达30000mg/l。
·  事情压力规模:1-16bar。
·  最高事情温度:98 ℃。
提醒:
·液体表面上的细纤维,分别后果欠佳。
·不适合污泥脱水。

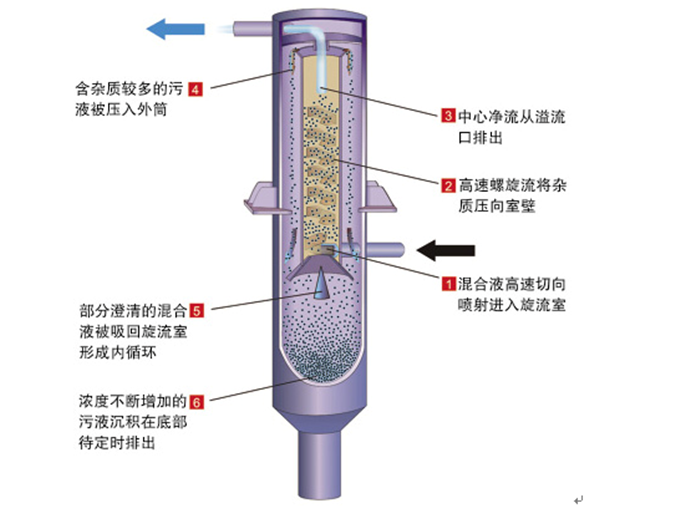

三、涡旋流体净化器系列┅┅┅┅工作原理图



四、性能参数表


型号 处理量m3/hr 进出口 排污口 压力损失Mpa 直径mm 高mm 净重Kg 含水重Kg
1 L-012 1.2-2.4 1/2" 1" 0.01-0.03 159 750 16 31
2 L-025 2.5-4.9 3/4" 1" 0.02-0.04 219 800 24 55
3 L-050 5.0-7.0 1" 1" 0.02-0.03 219 900 29 63
4 L-075 7.5-9.0 1-1/4" 2" 0.02-0.03 219 1000 32 70
5 L-100 10-13 1-1/2" 2" 0.03-0.04 273 1200 46 117
6 L-140 14-19 2" 2" 0.03-0.04 273 1300 50 127
7 L-200 20-29 2-1/2" 3" 0.04-0.05 273 1350 54 133
8 L-300 30-44 3" 3" 0.04-0.06 273 1400 57 139
9 L-450 45-59 80mm 80mm 0.04-0.05 273 1500 61 149
10 L-600 60-79 100mm 80mm 0.05-0.06 325 1600 80 213
11 L-800 80-120 100mm 80mm 0.05-0.07 325 1800 90 240

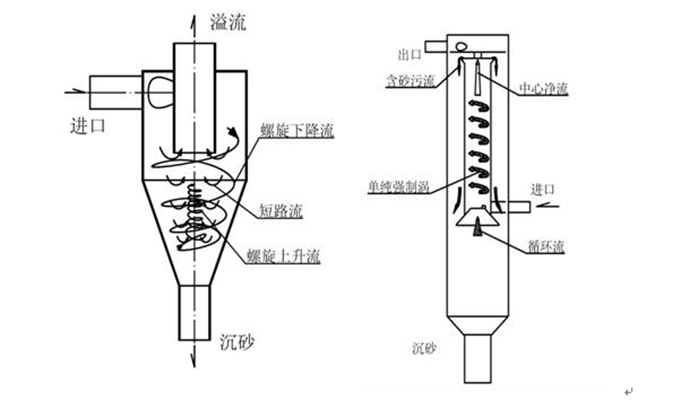

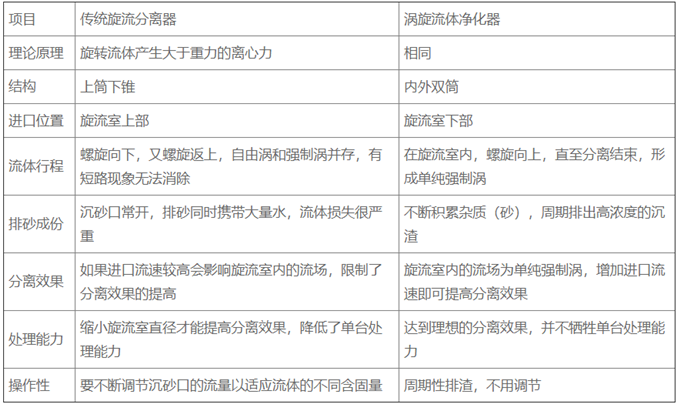

五、涡旋流体净化器与传统旋流分离器的比较


项目 传统旋流分离器 涡旋流体净化器
理论原理 旋转流体产生大于重力的离心力 相同
结构 上筒下锥 内外双筒
进口位置 旋流室上部 旋流室下部
流体行程 螺旋向下,又螺旋返上,自由涡和强制涡并存,有短路现象无法消除 在旋流室内,螺旋向上,直至分离结束,形成单纯强制涡
排砂成份 沉砂口常开,排砂同时携带大量水,流体损失很严重 不断积累杂质(砂),周期排出高浓度的沉渣
分离效果 如果进口流速较高会影响旋流室内的流场,限制了分离效果的提高 旋流室内的流场为单纯强制涡,增加进口流速即可提高分离效果
处理能力 缩小旋流室直径才能提高分离效果,降低了单台处理能力 达到理想的分离效果,并不牺牲单台处理能力
操作性 要不断调节沉砂口的流量以适应流体的不同含固量 周期性排渣,不用调节

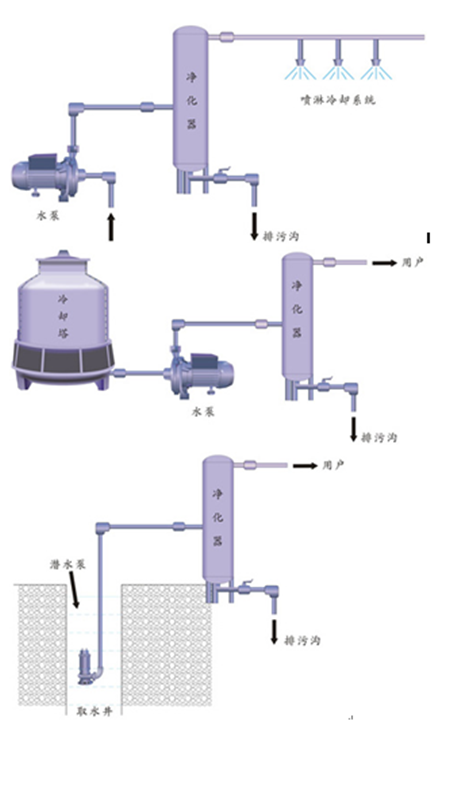

六、涡旋流体净化器系列┅┅┅┅工艺模拟图
